功能概述

1、本文只對MES系統中的掃碼作業進行講解

2、本文使用的MES系統僅適用于中小型生產企業

3、本文涉及的掃碼作業包括工序掃碼報工、出入庫掃碼

4、掃碼設備包括掃碼槍、手機、IPAD

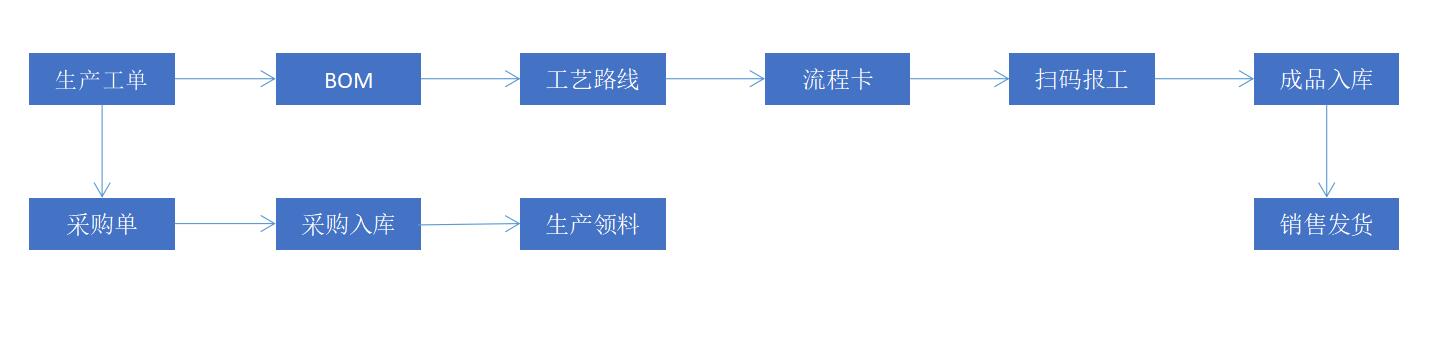

業務流程圖

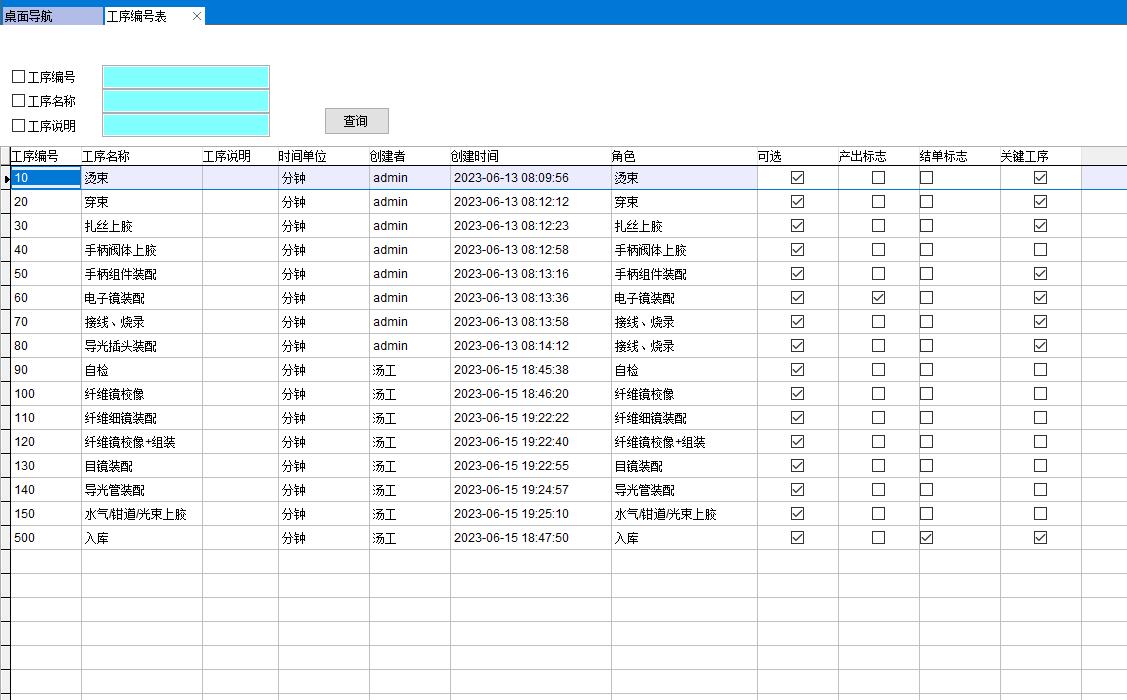

工序編號表

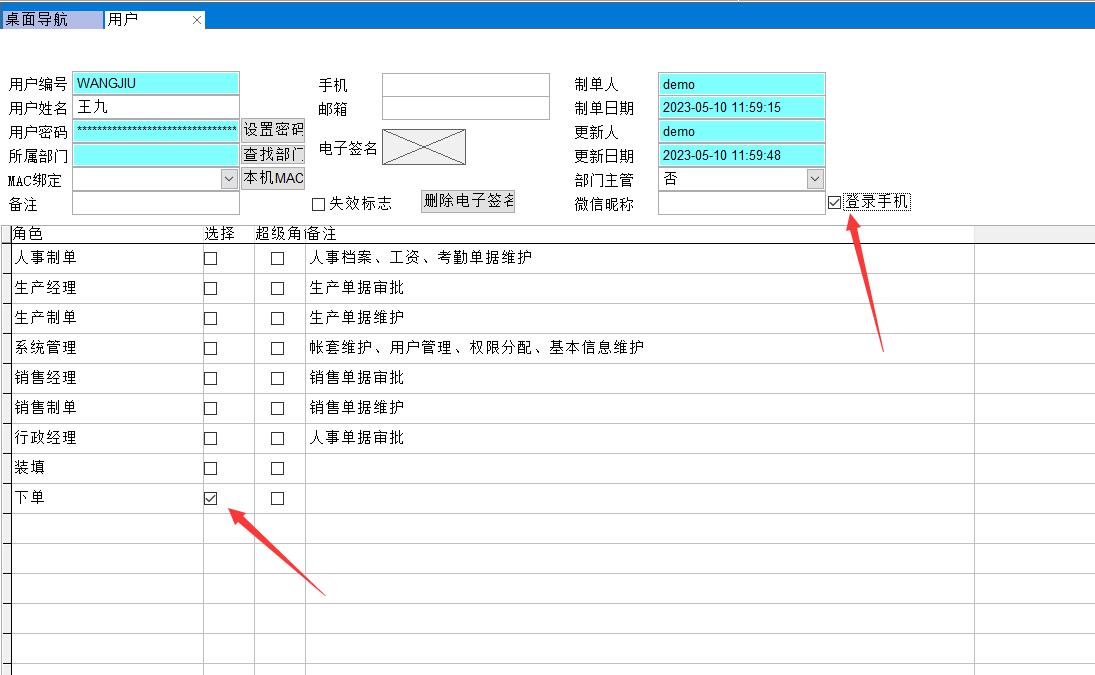

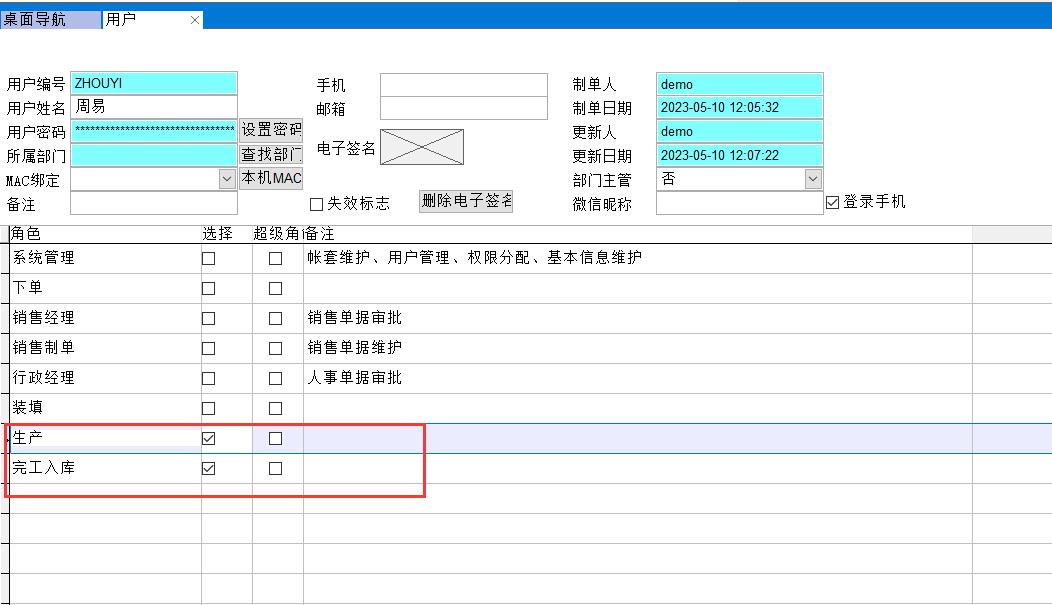

工序綁定角色，角色再綁定用戶，這樣員工登錄時只能掃本崗位的工序





同一個用戶也可以綁定多個工序

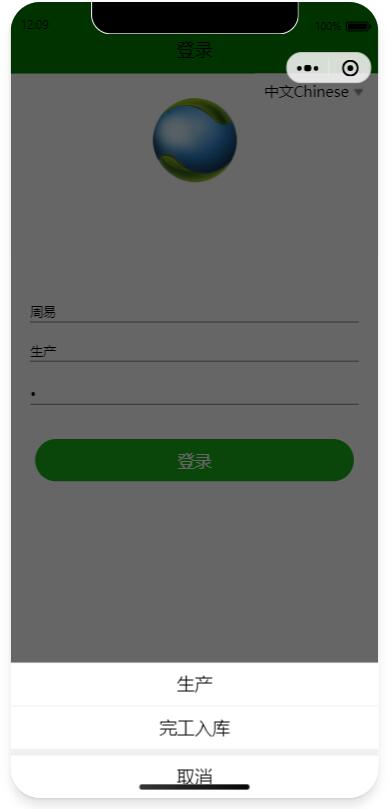

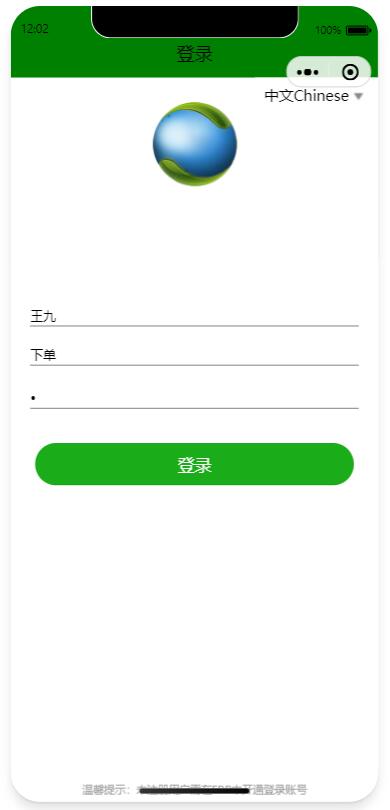

上圖是手機端登錄的界面，PC端登錄也是一樣的

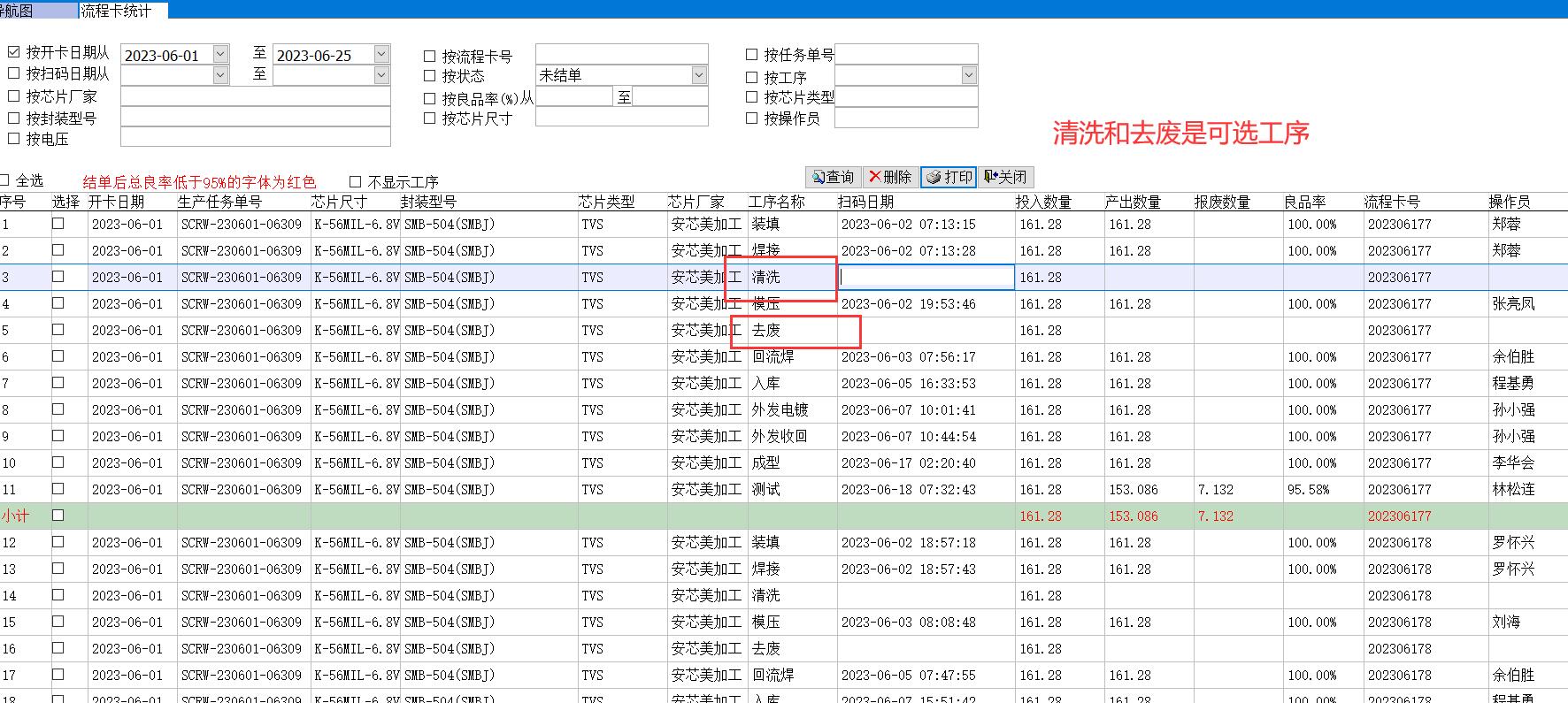

可選工序

案例一：假設有ABCDE5道工序，C工序可以跳過，其他工序為必掃的工序，這時可以設置C工序為可選工序





案例二：總共有5道工序ABCDE，這5個工序沒有先后順序，將這個5個工序都設置為可選工序即可

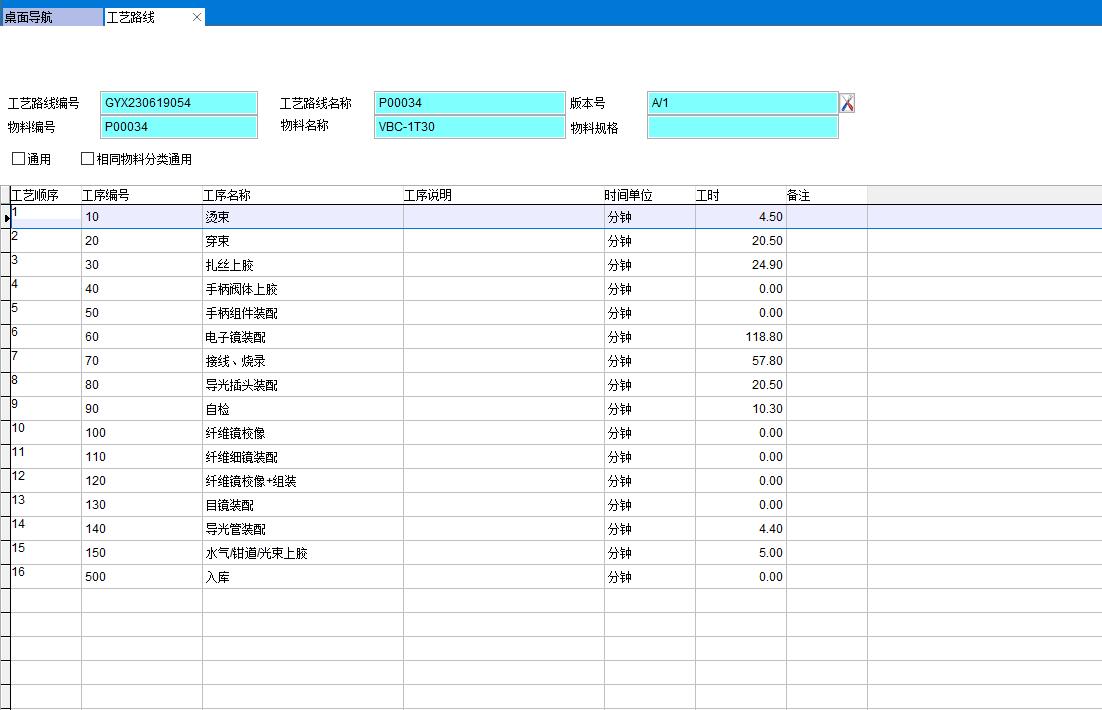

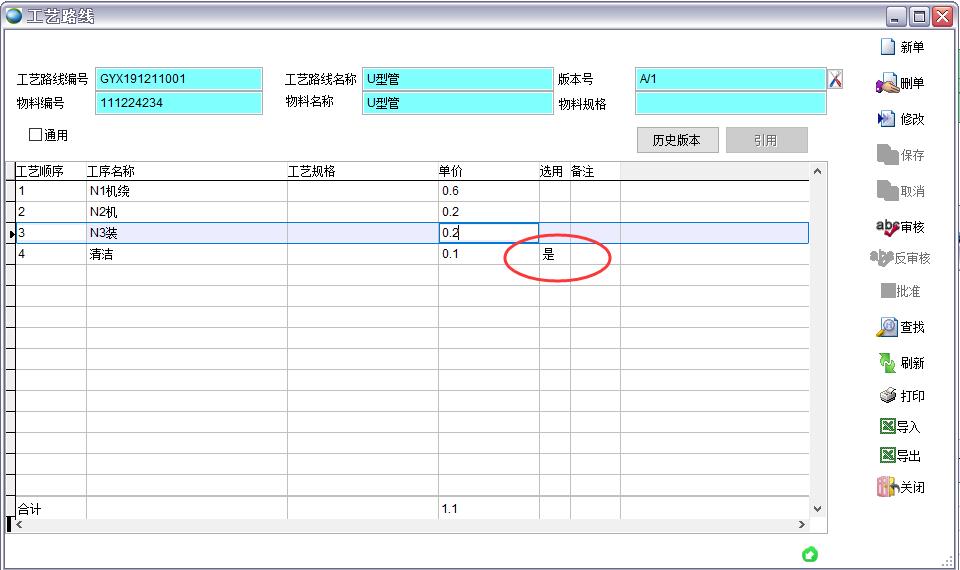

工藝路線

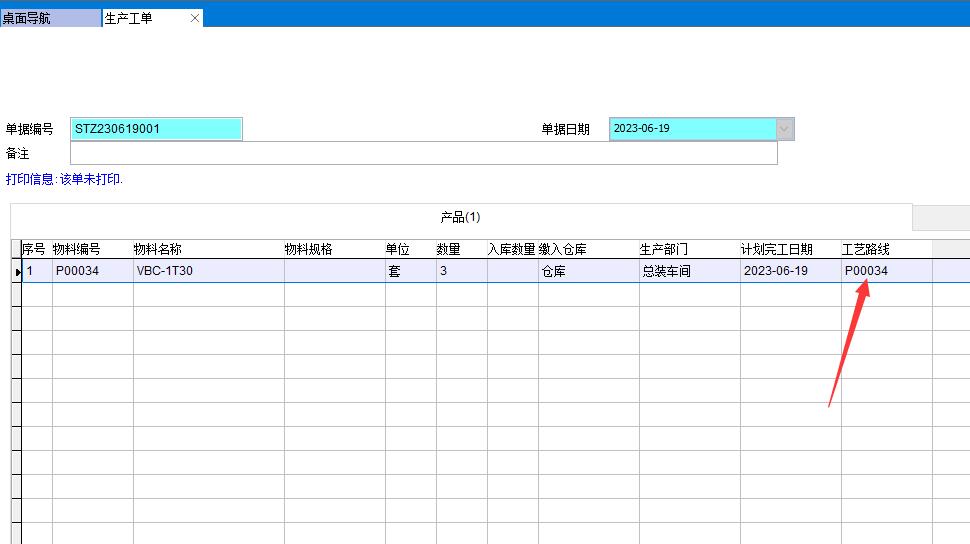

生產工單

做生產工單，選擇產品后會自動綁定該產品的工藝路線

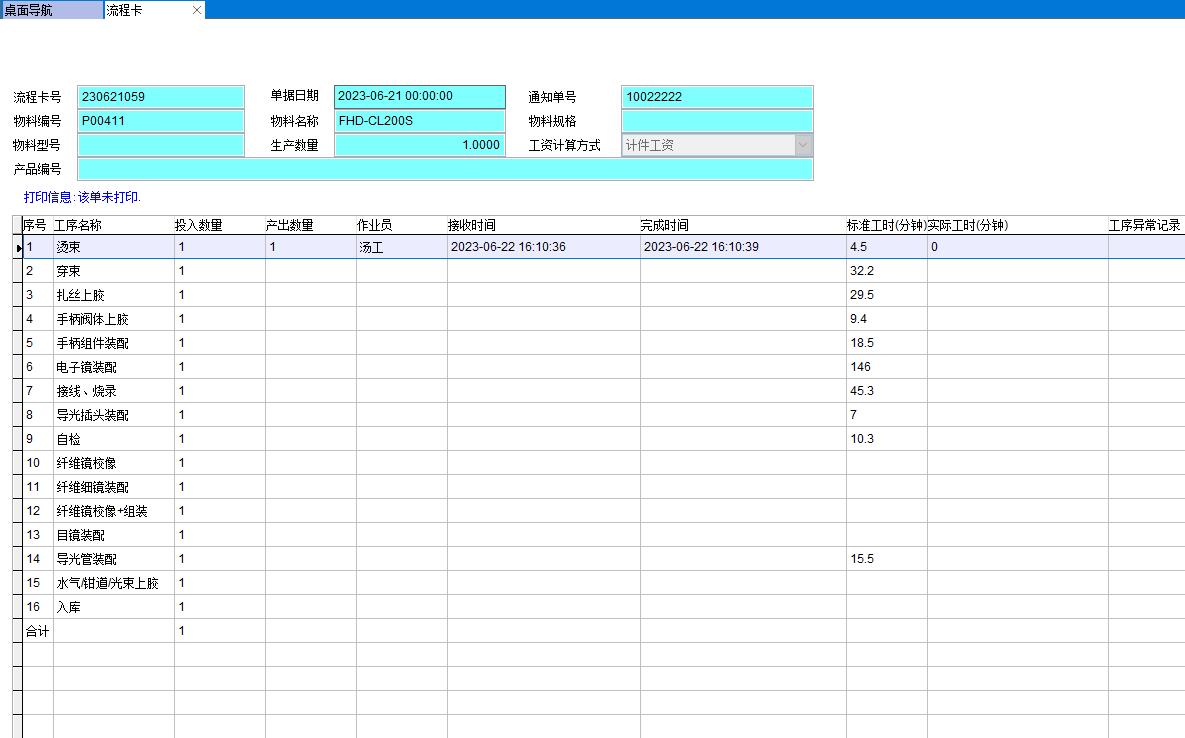

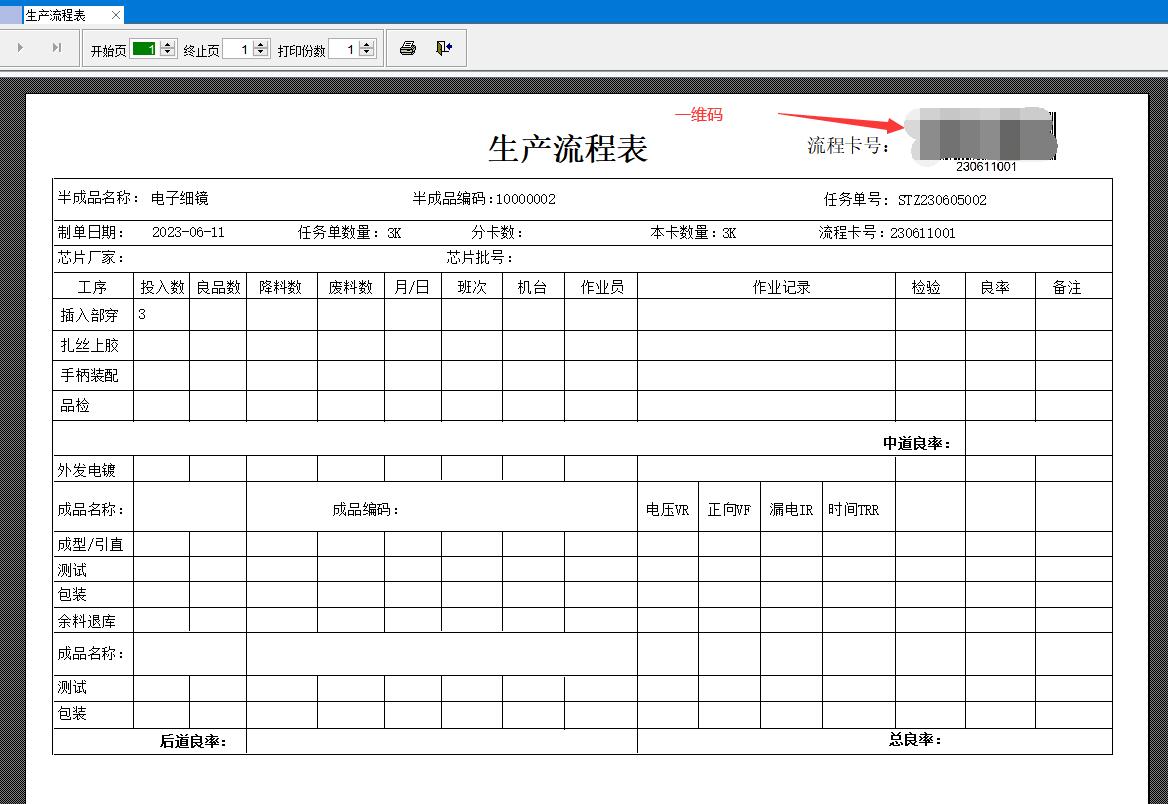

流程卡

根據生產工單自動生成流程卡





生成流程卡的數量分兩種情況：假設生產工單的產品數量是20個，可以是20個產品生成一張流程卡，也可以是生成20張流程卡，相當于每個產品有個唯一的序列號，后續可以追溯這個序列號

流程卡的打印也分幾種情況：

1、打印在A4紙上，紙張隨產品一起流動，直到成品發貨后收回紙張

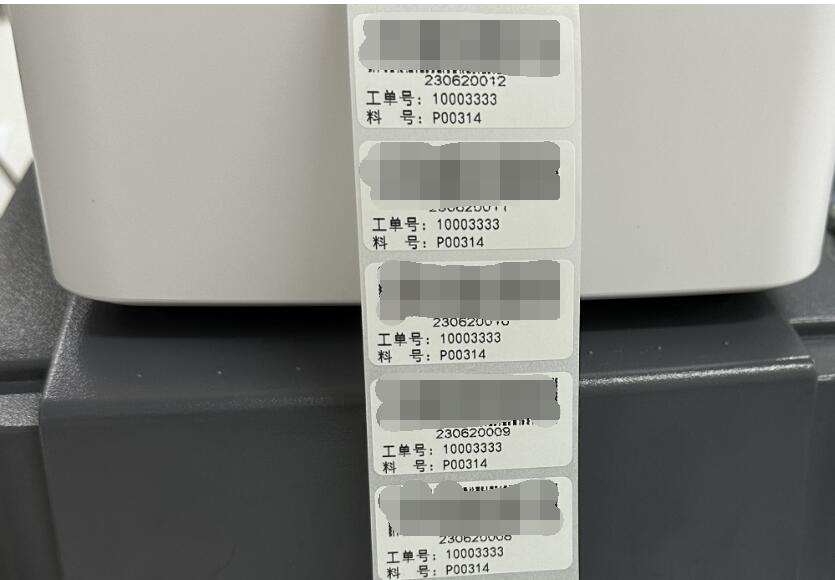

2、打印產品標簽貼在產品上



3、有些企業的流程卡需要填寫很多工藝要求，因此流程卡手工制作，從MES系統中打印流程卡標簽貼在流程卡上



掃碼報工

本系統提供三種掃碼界面供企業選擇使用

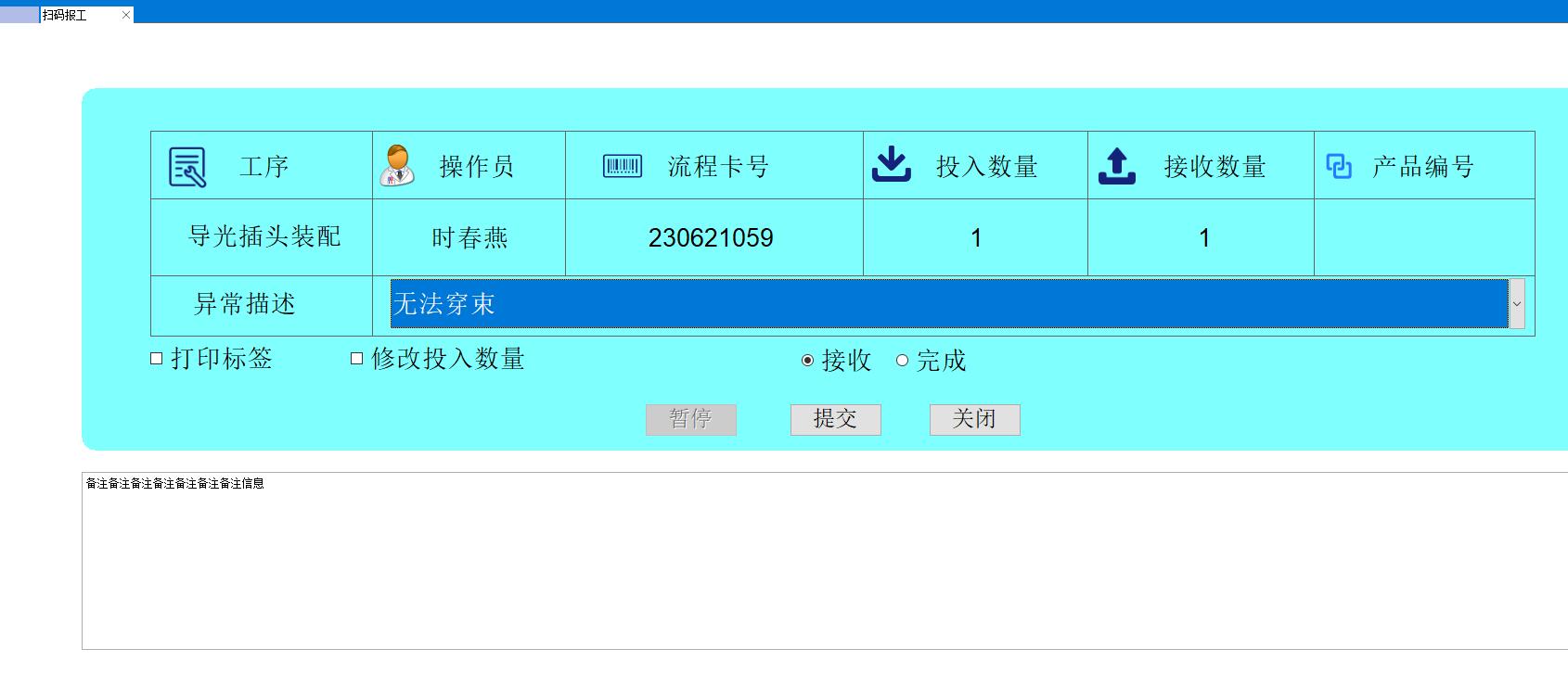

掃碼界面1

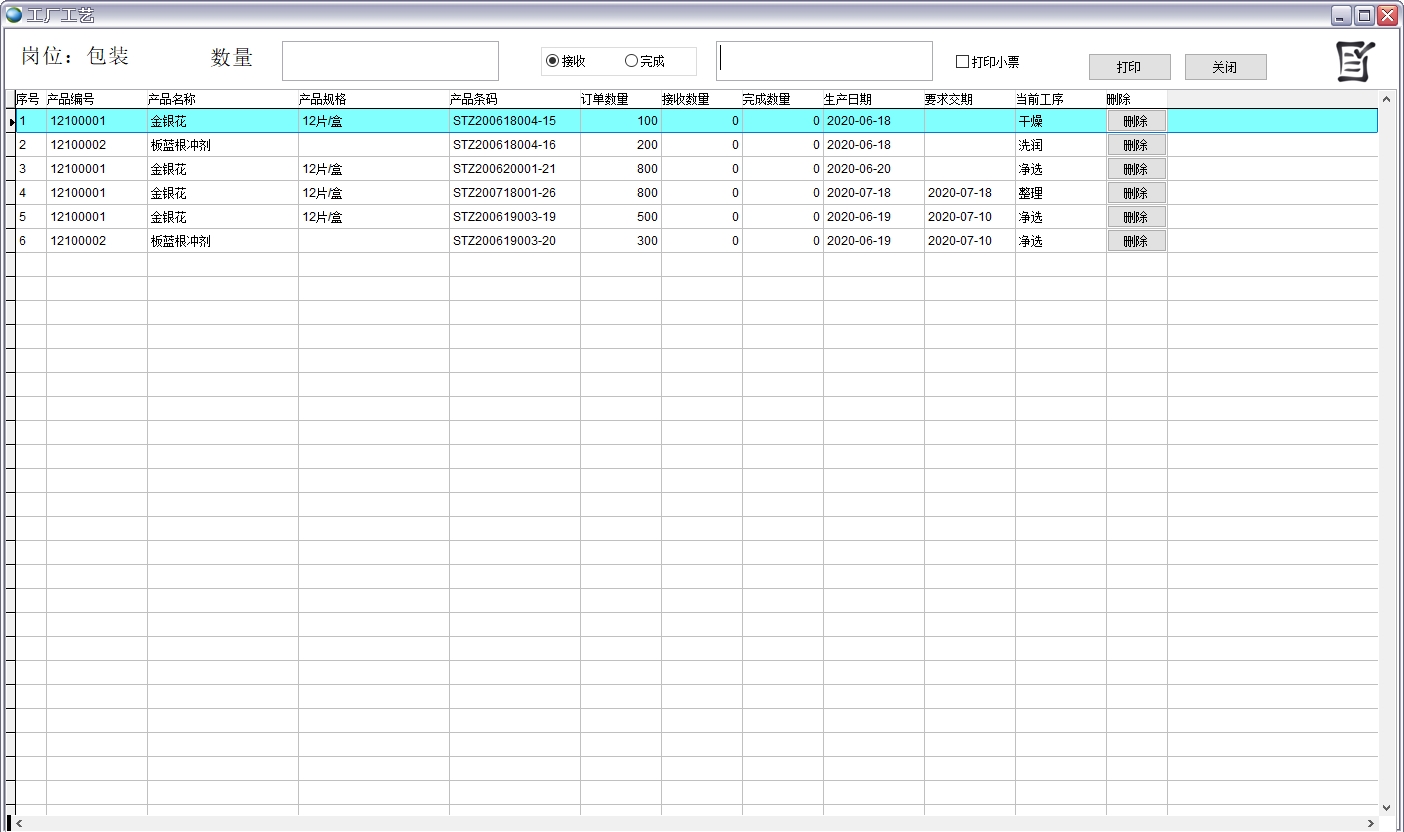

掃碼界面2

掃碼界面2的好處是可以看到所有本工序待掃碼的流程卡數量

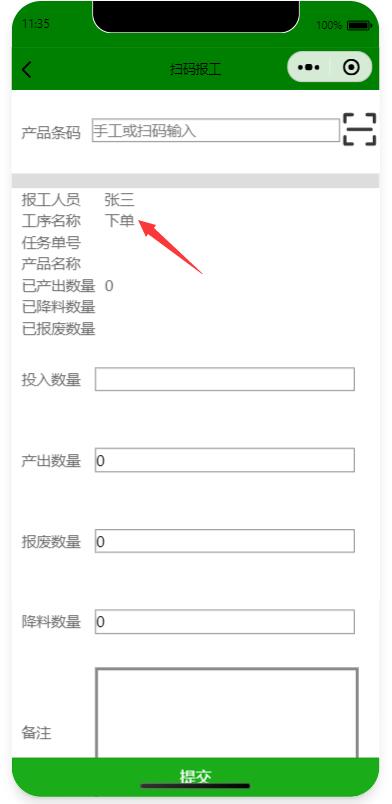

掃碼界面3-用微信小程序掃碼

用小程序掃碼可以完全脫離電腦，數據與PC端實時同步，使傳統MES系統變得更加智能



接收和完成

有些企業每道工序只需掃碼一次，有些企業為了統計實際工時需要掃兩次，在配置文件中事先設置好

掃碼報工的界面是由車間員工操作完成的，因此操作簡單實用為主

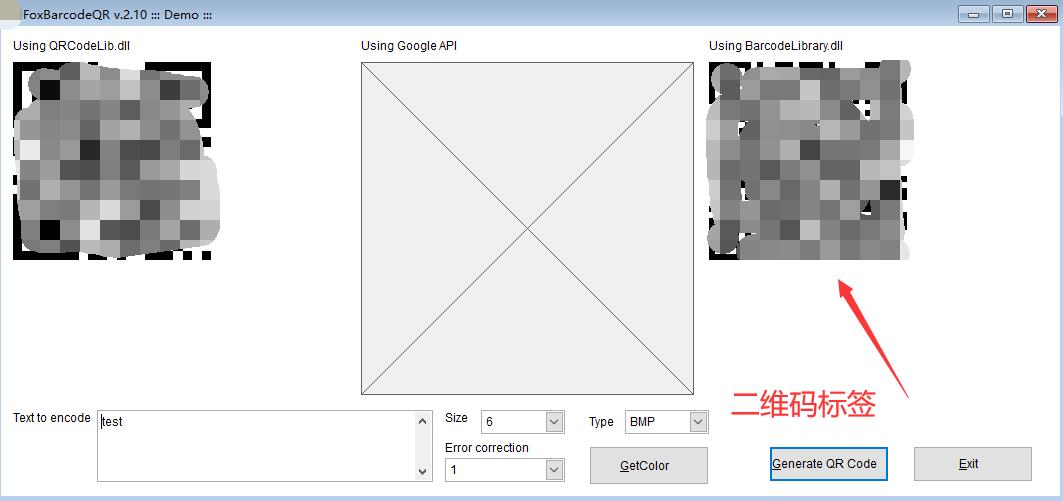

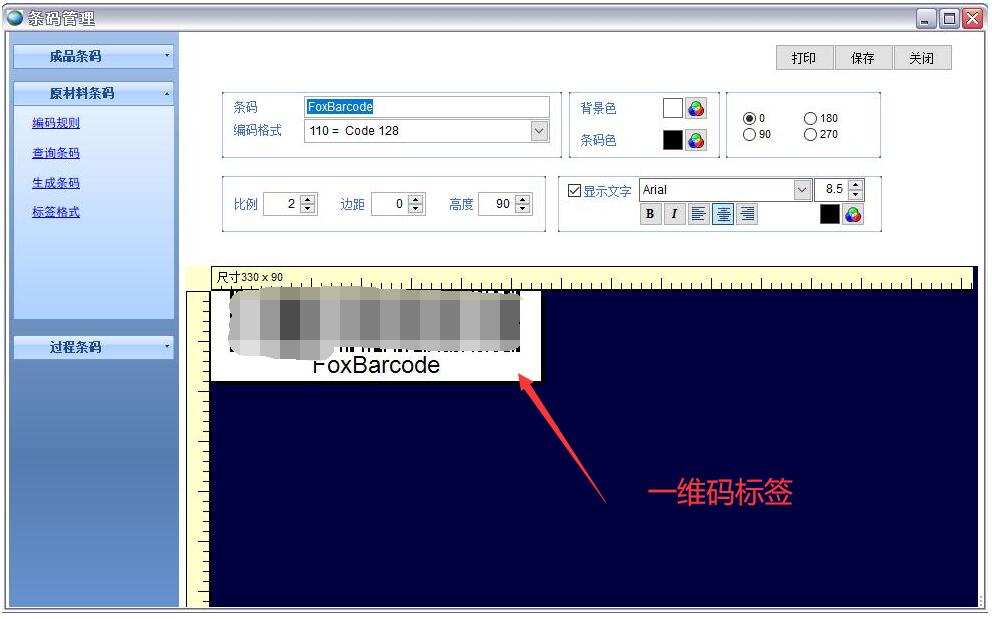

標簽設置

用戶可以自定義標簽的格式

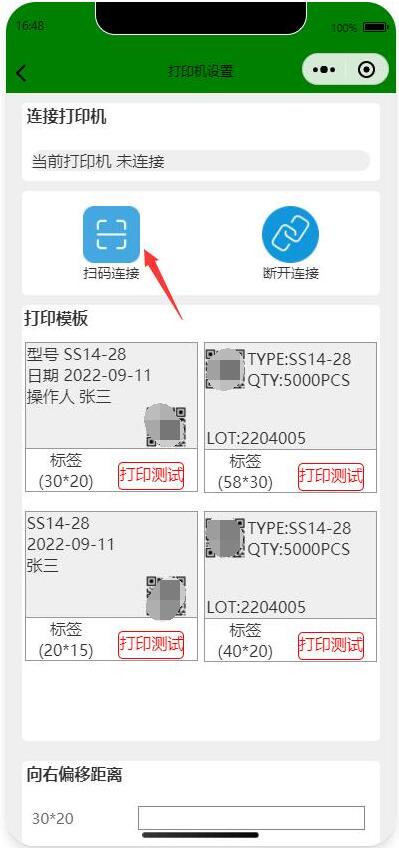

如果是用手機打印標簽的要在手機端設置標簽格式

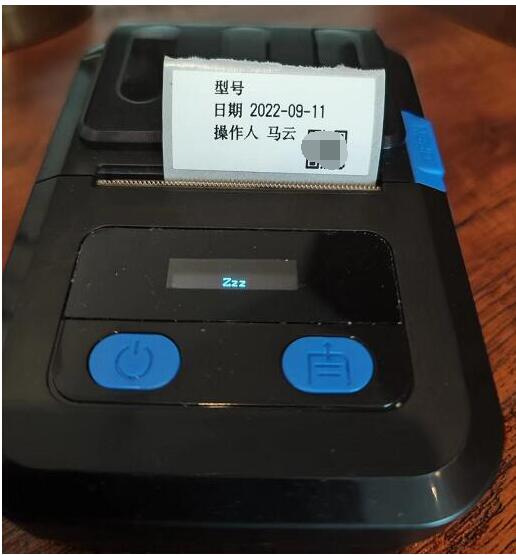

手機端只能使用藍牙打印機



出入庫掃碼

生產領料、采購入庫、成品入庫、銷售發貨都可以掃流程卡完成出入庫

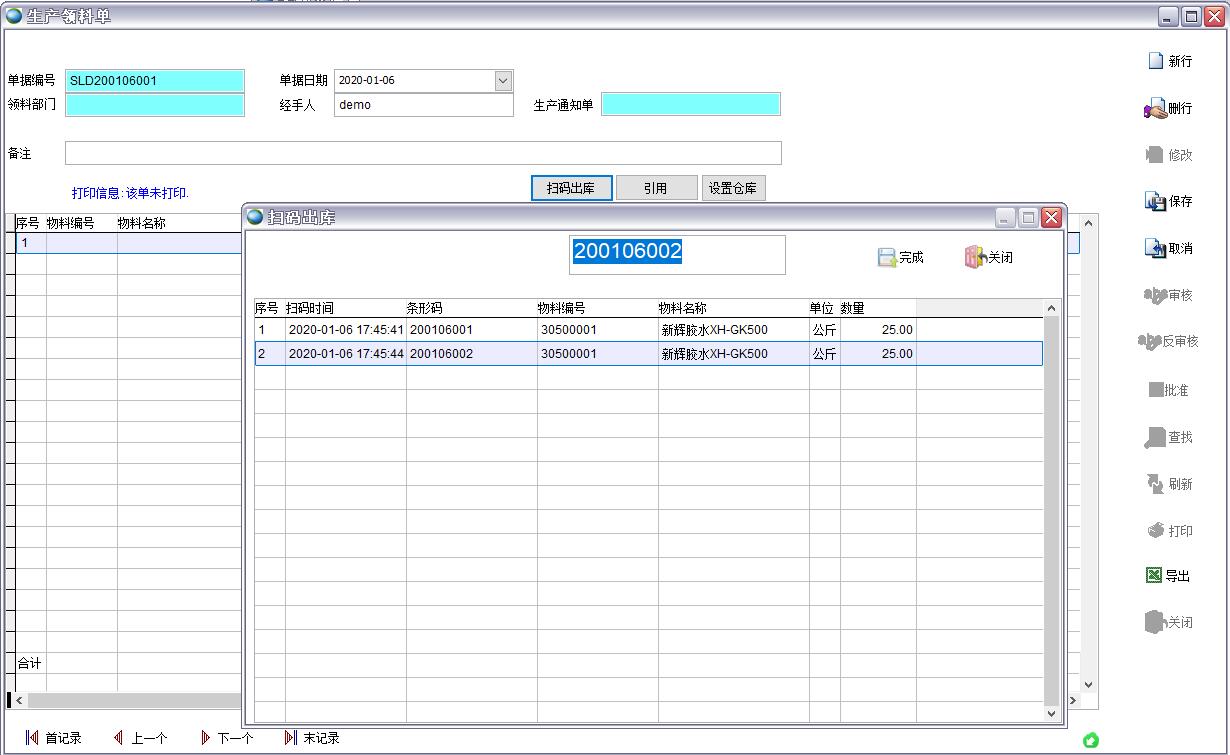

PC端掃碼操作

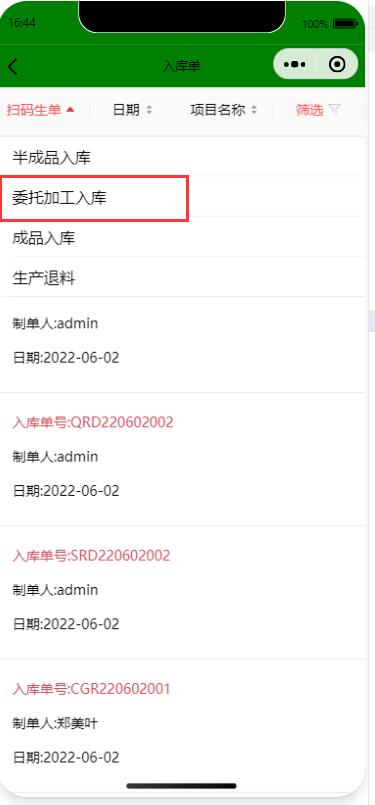

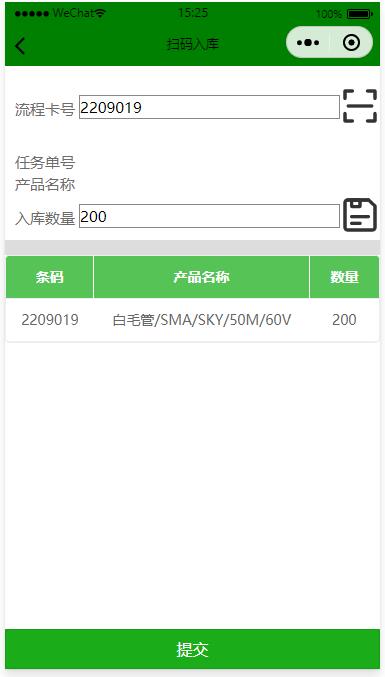

也可以在手機端操作

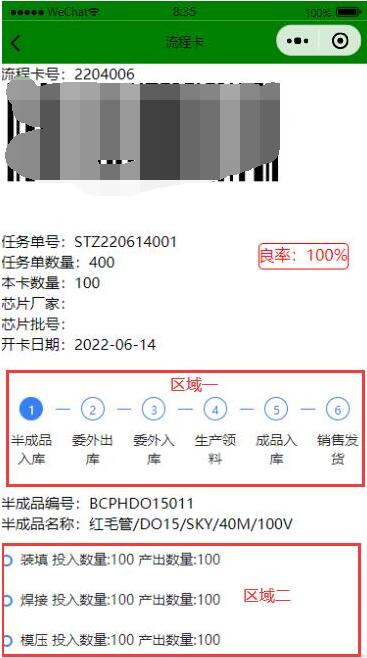

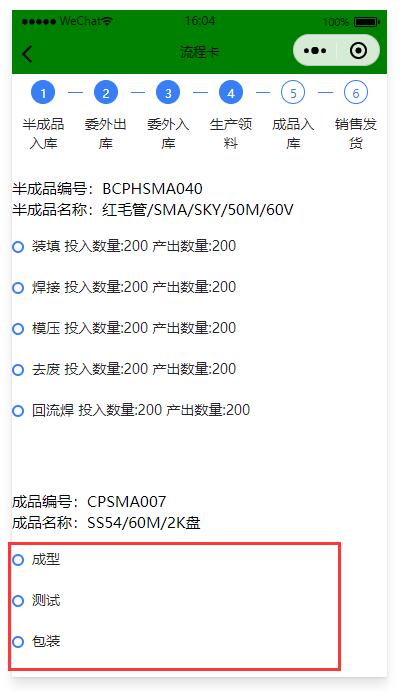

手機端可以隨時了解流程卡進度

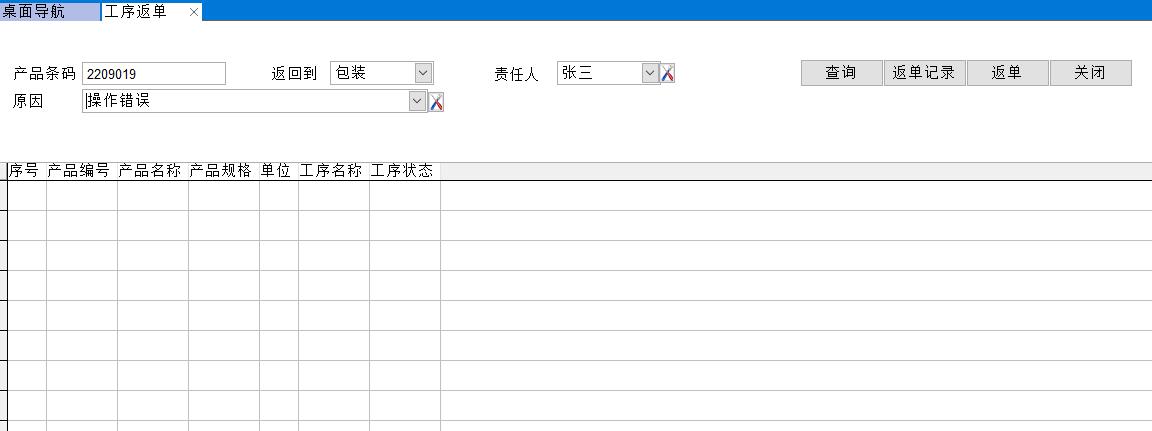

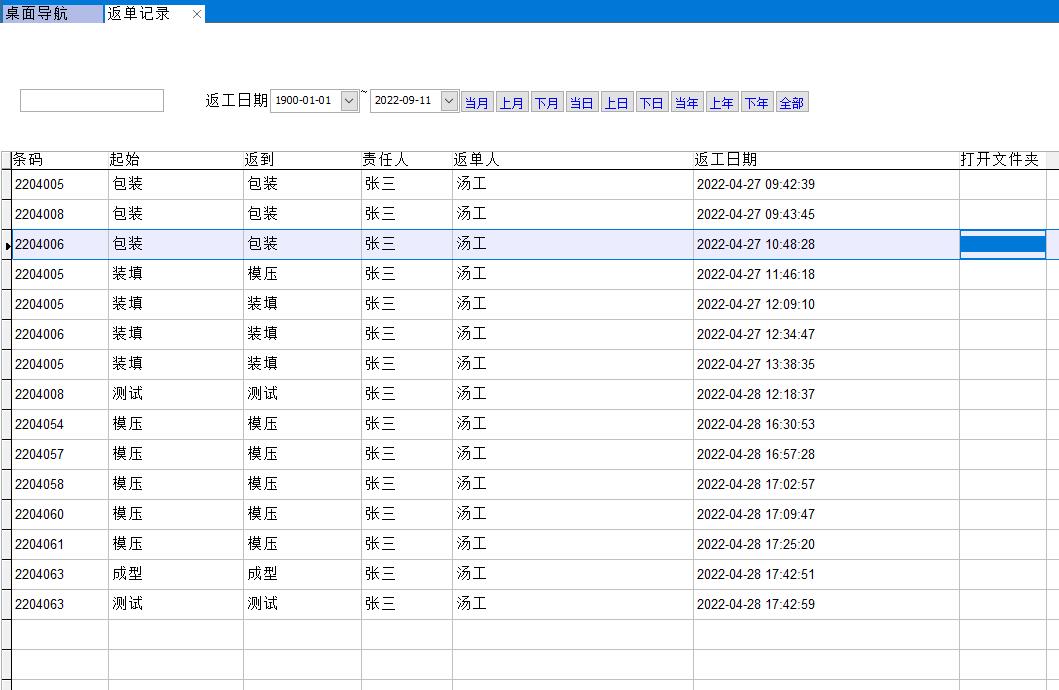

掃碼返工

由于誤操作需要重新掃碼，返工分兩種情況：一種是只允許返回到上一道工序，第二種是允許返回到任意一道工序

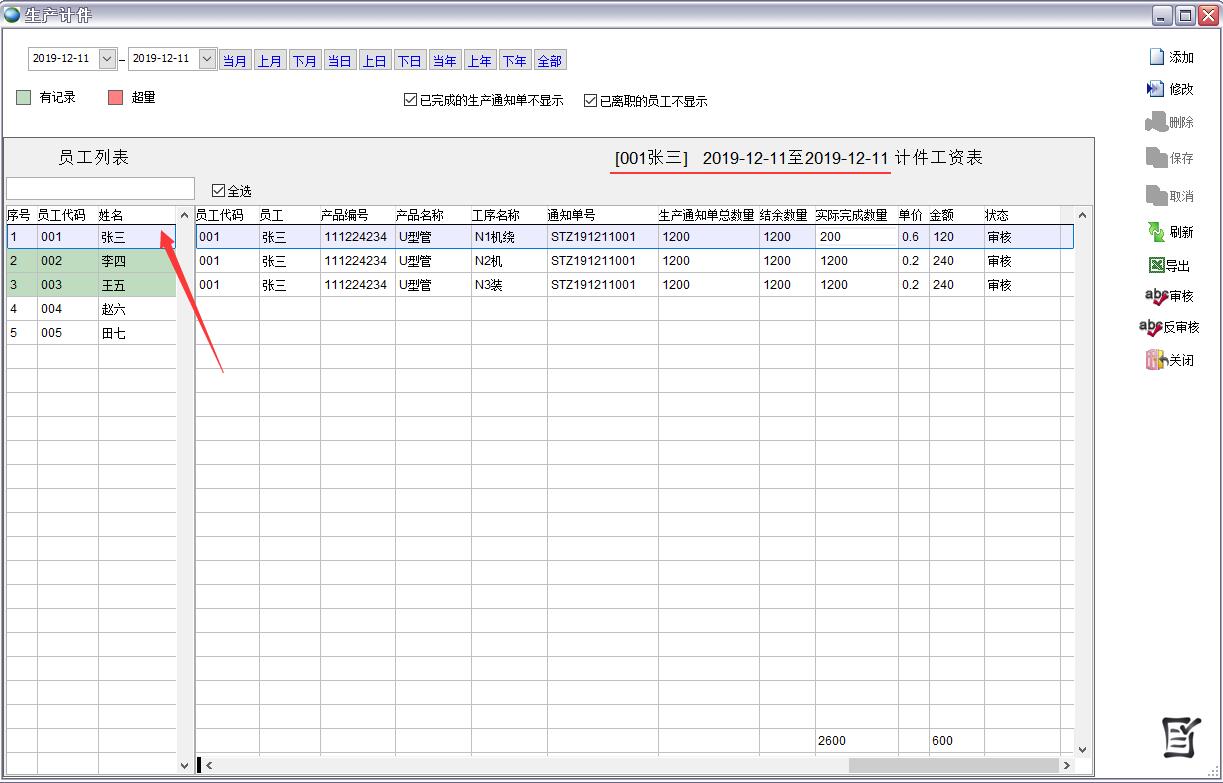

生產計件或計時

在產品的工藝路線中可以維護每道工序的單價或工時

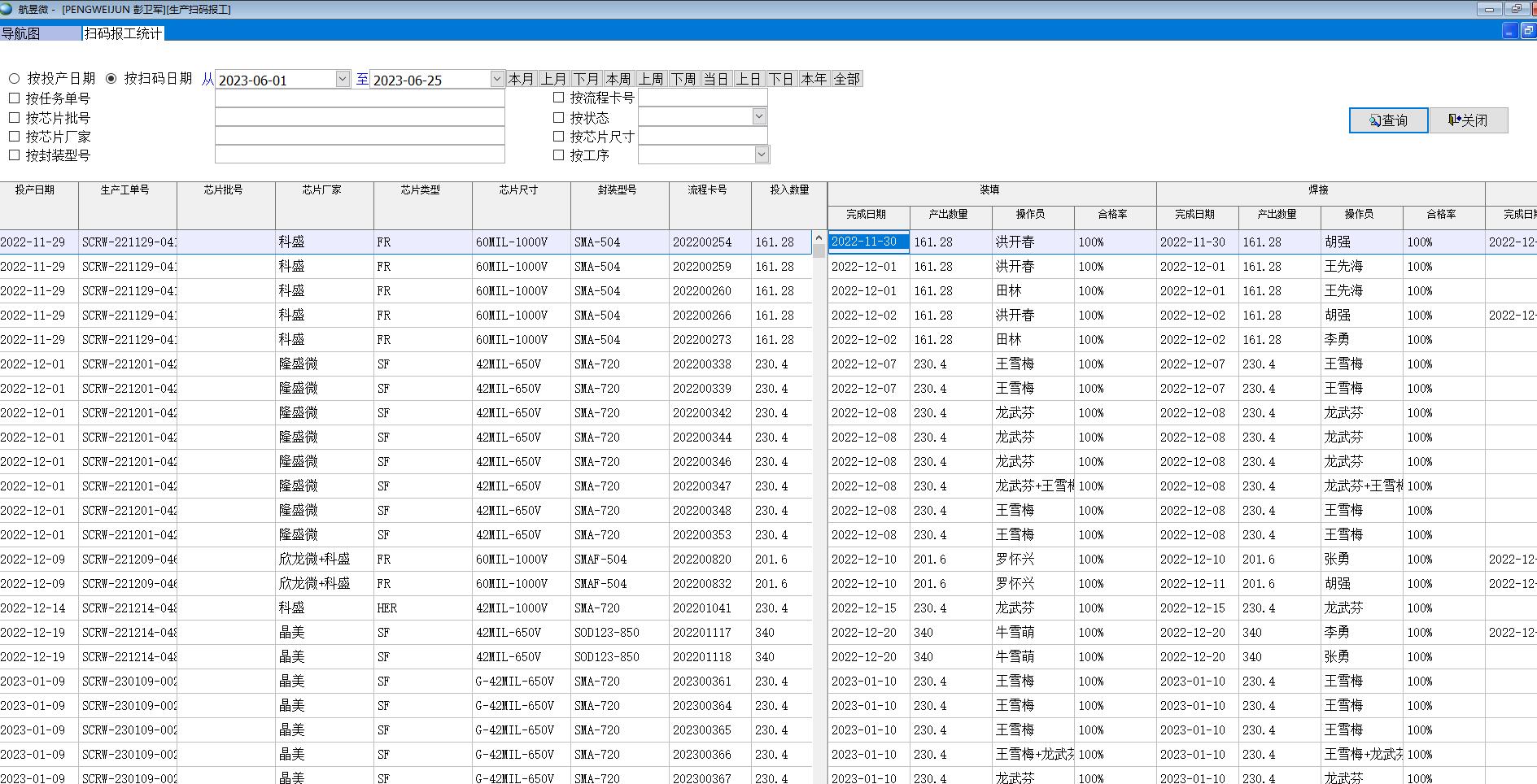

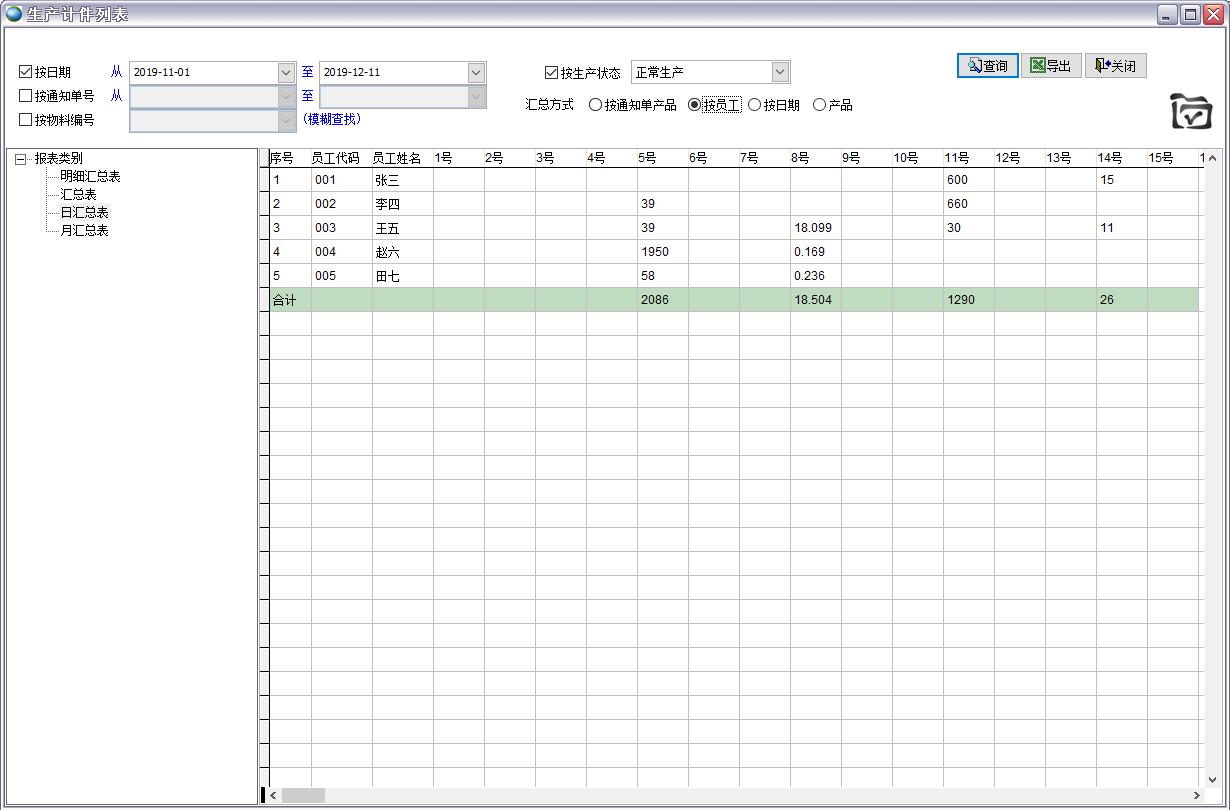

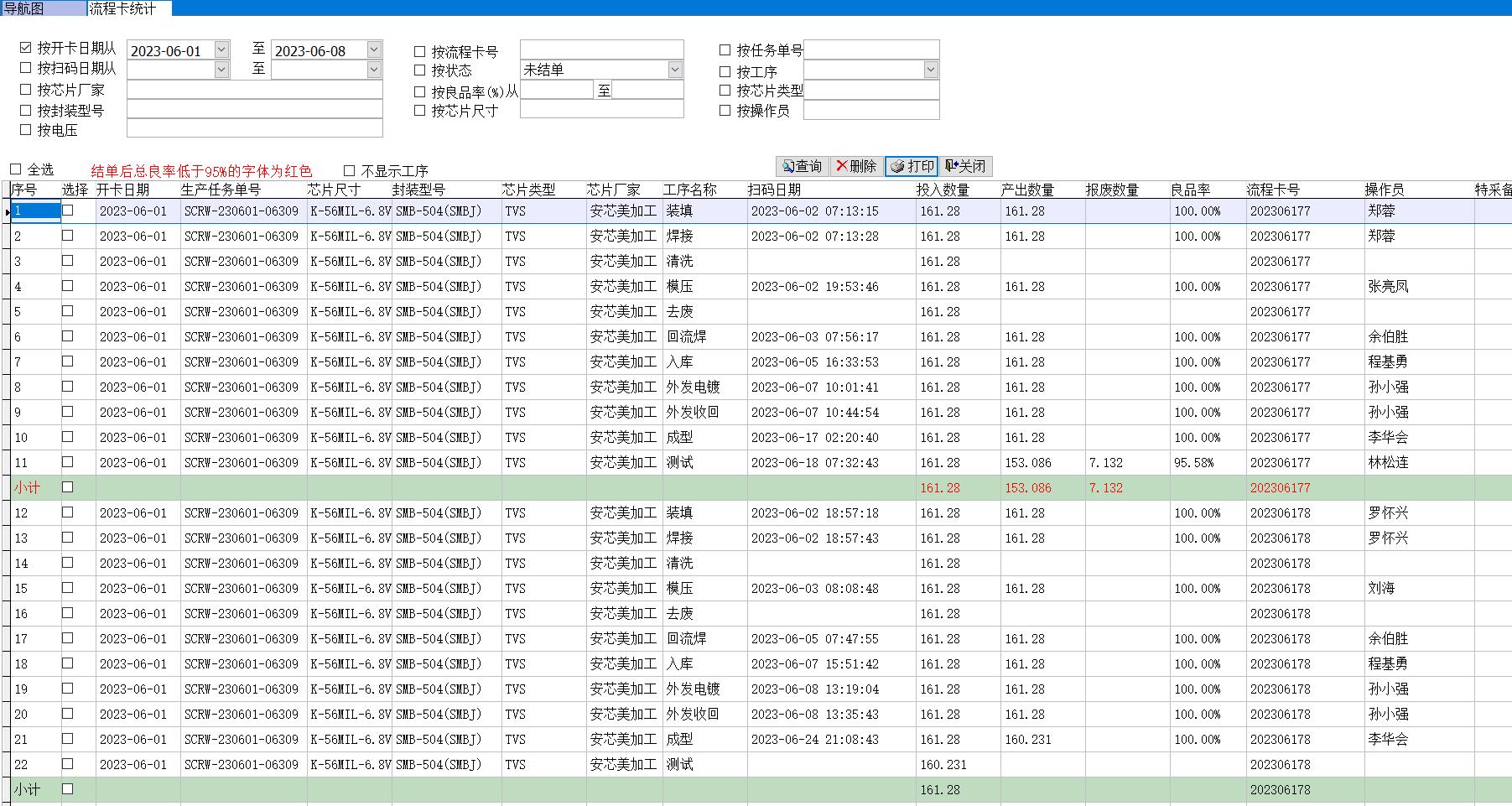

統計表

這里僅列出與工序掃碼有關的統計表

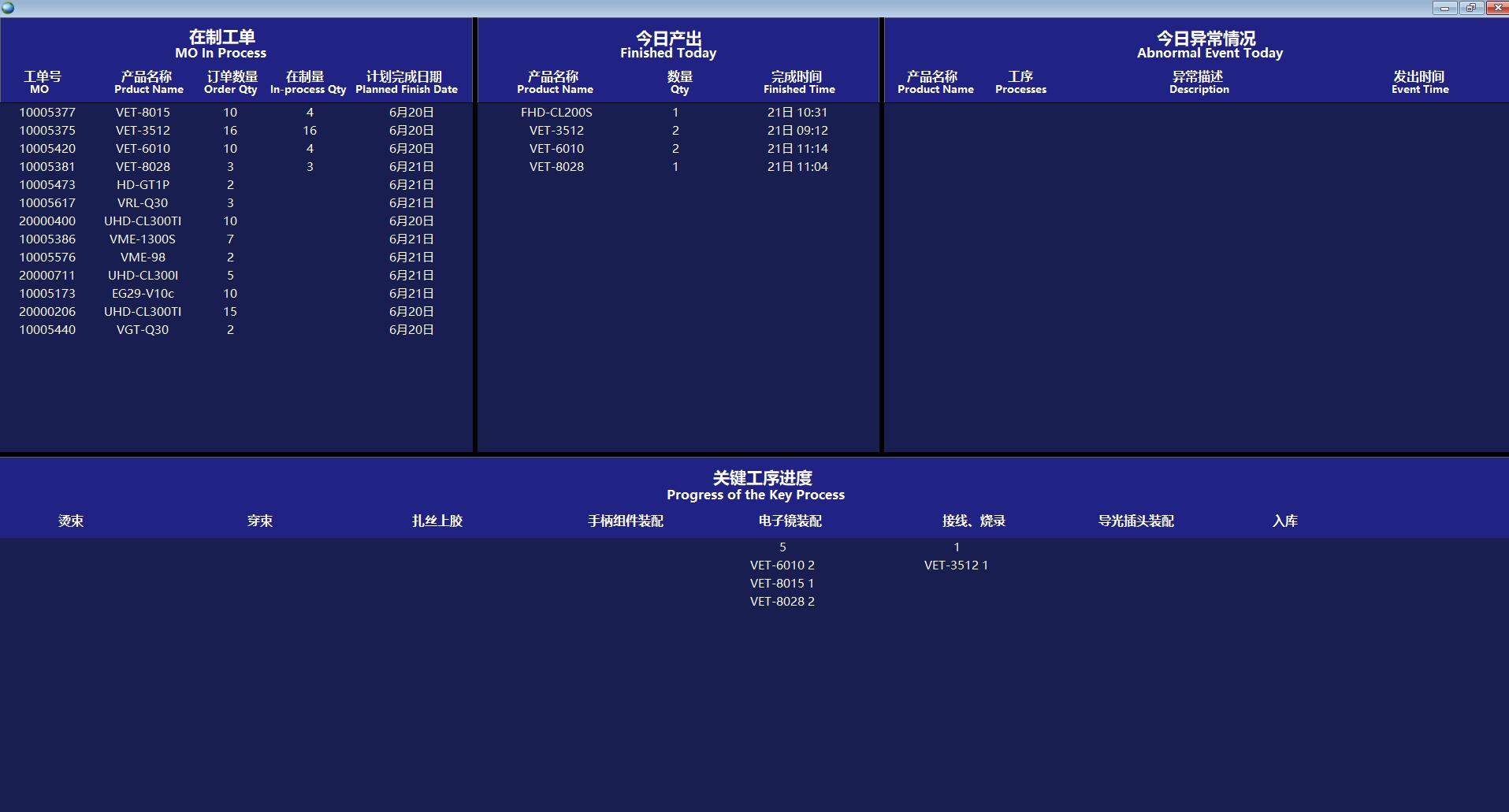

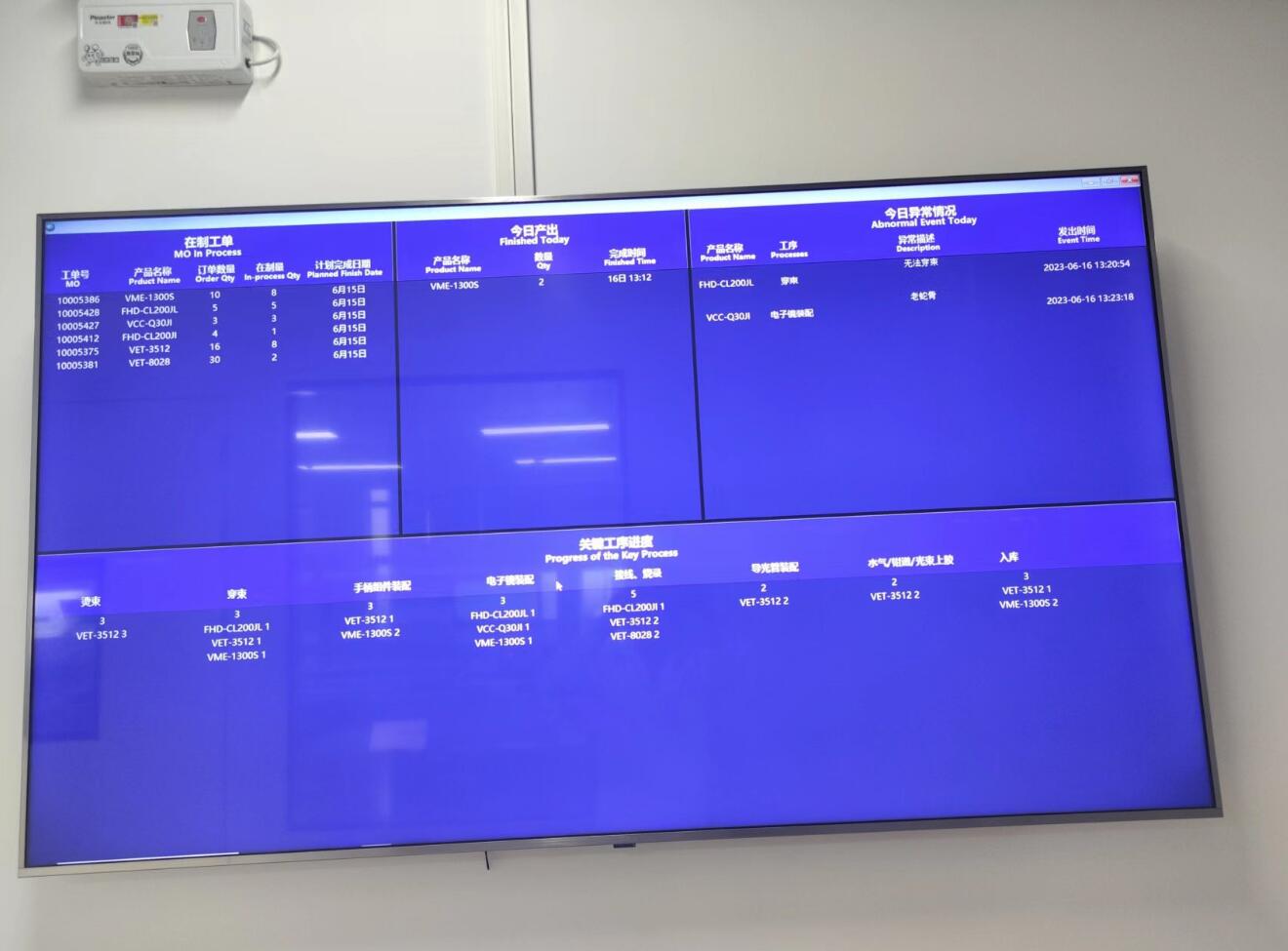

車間電子看板

現在實際效果



總結：本文介紹的MES系統掃碼功能簡單實用，非常適合中小型生產工廠使用
